I. Integrità del segnale (SI): problemi critici e percorsi di ottimizzazione
La preoccupazione principale nella progettazione di PCB ad alta velocità è l'integrità del segnale, in particolare quando le frequenze superano le centinaia di MHz. Riflessioni del segnale, diafonia e attenuazione durante la trasmissione influiscono significativamente sulle prestazioni del circuito. La propagazione del segnale ad alta frequenza sui PCB è influenzata da fattori quali disadattamento di impedenza, posizionamento improprio delle vie e interferenza del segnale.

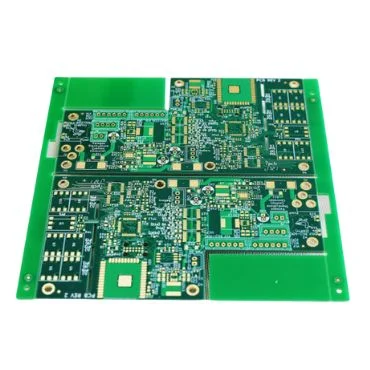

1.1 Controllo dell'impedenza
Il controllo dell'impedenza costituisce il fondamento dell'integrità del segnale. Nella trasmissione di segnali ad alta frequenza, qualsiasi brusca variazione di impedenza causa riflessione del segnale, degradandone la qualità. Pertanto, è essenziale un rigoroso controllo dell'impedenza del PCB, inclusa l'impedenza differenziale e single-ended. Le considerazioni progettuali includono:
Larghezza e spaziatura delle tracce: La larghezza e la spaziatura delle tracce influenzano direttamente i valori di impedenza. In genere, larghezze di traccia più strette e spaziature più ampie determinano un'impedenza inferiore.
Spessore dielettrico: Gli strati dielettrici più spessi aumentano l'impedenza.
Materiale dielettrico: Diversi materiali dielettrici presentano diverse permittività, che influiscono anche sull'impedenza.

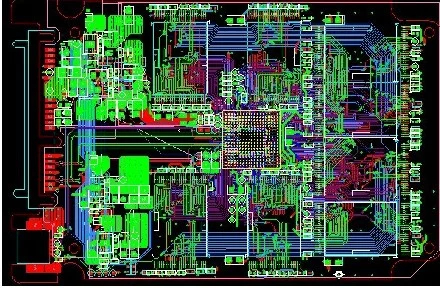

1.2 Tramite progettazione
Le vie fungono da interconnessioni tra gli strati del PCB, con un impatto significativo sull'integrità del segnale. Le considerazioni chiave per la progettazione delle vie includono:
Tramite Conte: Un numero maggiore di vie aumenta la perdita di segnale. Pertanto, è opportuno ridurre al minimo il numero di vie, rispettando al contempo i requisiti di prestazioni elettriche.
Dimensioni via: Fori di via più grandi aumentano la capacità parassita e la perdita di segnale. Selezionare le dimensioni appropriate dei fori di via.
Tramite posizionamento: Un posizionamento errato delle vie causa riflessione del segnale e diafonia. Disporre le vie in modo razionale per evitare interferenze.

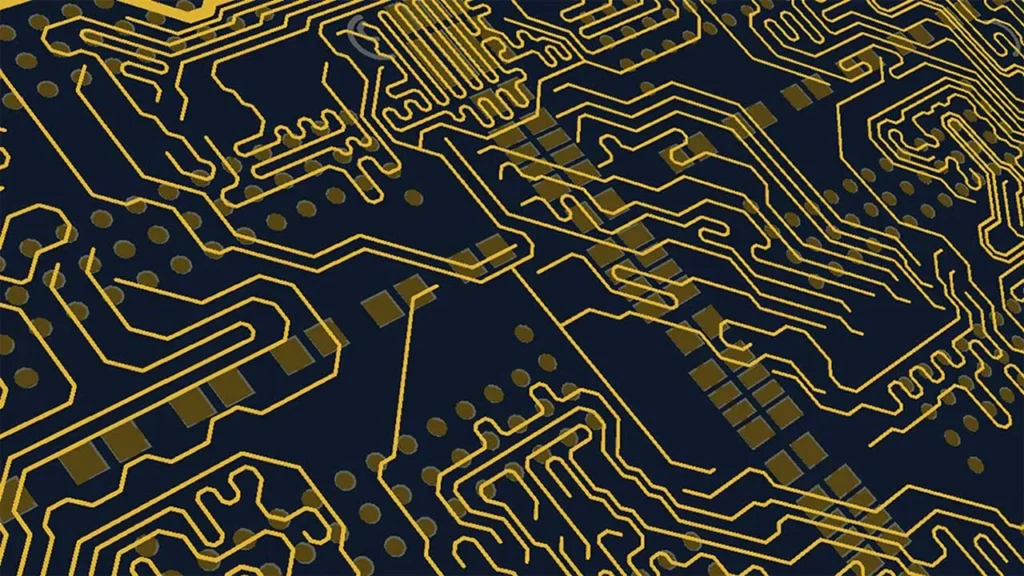

1.3 Instradamento della traccia del segnale
Il routing delle tracce del segnale ha un impatto significativo sull'integrità del segnale. Durante il layout, tenere presente quanto segue:
Lunghezza della traccia del segnale: tracce più lunghe comportano una maggiore perdita di segnale. Pertanto, ridurre al minimo la lunghezza delle tracce quando possibile.
Spaziatura delle tracce del segnale: una spaziatura insufficiente tra le tracce causa diafonia. Mantenere una spaziatura adeguata tra le tracce del segnale.
Instradamento delle tracce del segnale: un instradamento non corretto può causare riflessioni del segnale e diafonia. Pianificare attentamente l'instradamento delle tracce del segnale.
II. Integrità della potenza (PI): questioni chiave e percorsi di ottimizzazione
L'integrità dell'alimentazione è fondamentale per garantire il corretto funzionamento del circuito. Nella trasmissione di segnali ad alta frequenza, il rumore di alimentazione e il rimbalzo di massa influiscono notevolmente sulle prestazioni del circuito. Pertanto, è essenziale un rigoroso controllo dell'integrità dell'alimentazione, inclusi il rumore di alimentazione e il rimbalzo di massa.
2.1 Rumore di potenza
Il rumore di potenza deriva dalle fluttuazioni della tensione di alimentazione. Durante la trasmissione di segnali ad alta frequenza, il rumore di potenza degrada significativamente le prestazioni del circuito. Pertanto, è necessario adottare le seguenti misure per controllare il rumore di alimentazione:
Disaccoppiamento di potenza: L'aggiunta di condensatori di disaccoppiamento tra l'alimentatore e la terra sopprime efficacemente il rumore dell'alimentatore.
Progettazione del piano di potenza: Progettare correttamente i piani di alimentazione può ridurre significativamente il rumore dell'alimentatore.
Filtraggio di potenza: L'integrazione di circuiti di filtro nell'ingresso di alimentazione sopprime efficacemente il rumore dell'alimentatore.
2.2 Rimbalzo a terra
Il rimbalzo di terra deriva dall'impedenza di terra. Nella trasmissione di segnali ad alta frequenza, il rimbalzo di terra degrada gravemente le prestazioni del circuito. Pertanto, sono necessarie le seguenti misure per controllare il rimbalzo di terra:
Progettazione del terreno: Una corretta progettazione del terreno può ridurre efficacemente il rimbalzo del terreno.
Disaccoppiamento a terra: L'aggiunta di condensatori di disaccoppiamento tra la terra e l'alimentazione può sopprimere efficacemente il rimbalzo di terra.
Filtraggio del terreno: L'aggiunta di un circuito di filtro all'ingresso di terra sopprime efficacemente il rimbalzo di terra.
III. Compatibilità elettromagnetica (EMC): questioni chiave e percorsi di ottimizzazione
La compatibilità elettromagnetica è fondamentale per garantire il corretto funzionamento di un circuito. Nella trasmissione di segnali ad alta frequenza, le interferenze elettromagnetiche influiscono gravemente sulle prestazioni del circuito. Pertanto, è necessario un rigoroso controllo della compatibilità elettromagnetica, che comprenda sia le emissioni elettromagnetiche che la suscettività elettromagnetica.

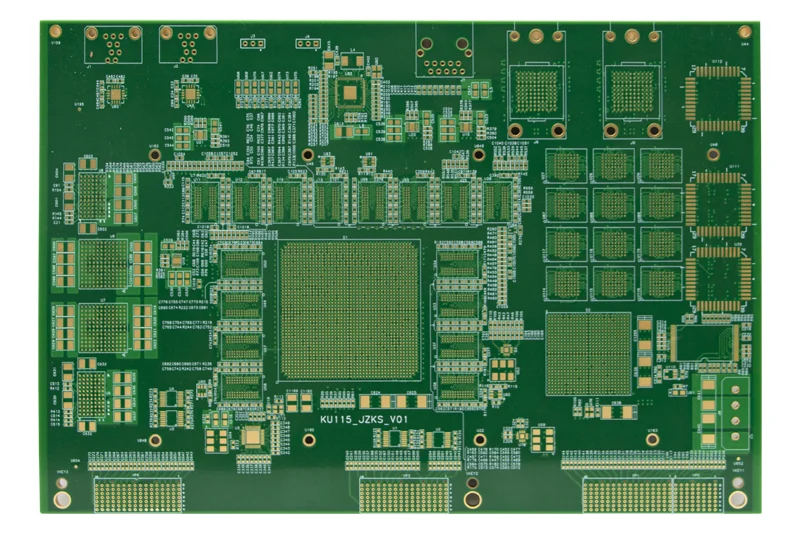

3.1 Radiazioni elettromagnetiche
Le radiazioni elettromagnetiche derivano dalle variazioni di corrente all'interno dei circuiti. Durante la trasmissione di segnali ad alta frequenza, ne compromettono gravemente le prestazioni. Per controllare le radiazioni elettromagnetiche sono pertanto necessarie le seguenti misure:
Progettazione della schermatura: Una progettazione razionale della struttura di schermatura può ridurre efficacemente le radiazioni elettromagnetiche.
Progettazione del filtraggio: L'integrazione di circuiti di filtro nei circuiti può sopprimere efficacemente le radiazioni elettromagnetiche.
Progettazione del layout: La disposizione ottimale del circuito può ridurre efficacemente le radiazioni elettromagnetiche.
3.2 Suscettività elettromagnetica
La suscettività elettromagnetica si riferisce alla sensibilità di un circuito alle interferenze elettromagnetiche. Nella trasmissione di segnali ad alta frequenza, la suscettività elettromagnetica può influire gravemente sulle prestazioni del circuito. Pertanto, sono necessarie le seguenti misure per controllare la suscettività elettromagnetica:
Progettazione del filtro: L'integrazione di circuiti di filtro nella progettazione può ridurre efficacemente la suscettività elettromagnetica.
Progettazione del layout: La disposizione ottimale del circuito può ridurre efficacemente la sensibilità elettromagnetica.
Progettazione della schermatura: Strutture di schermatura adeguatamente progettate possono ridurre efficacemente la sensibilità elettromagnetica.
IV. Progettazione termica: questioni chiave e percorsi di ottimizzazione
La progettazione termica è fondamentale per garantire la funzionalità del circuito. Nella trasmissione di segnali ad alta frequenza, il calore influisce notevolmente sulle prestazioni del circuito. Pertanto, è essenziale un rigoroso controllo della progettazione termica, che comprenda la dissipazione del calore e la gestione termica.
4.1 Progettazione della dissipazione del calore
La progettazione della dissipazione del calore è fondamentale per garantire la funzionalità del circuito. Durante la trasmissione di segnali ad alta frequenza, la generazione di calore può compromettere gravemente le prestazioni del circuito. Di conseguenza, è necessario adottare le seguenti misure per controllare la dissipazione del calore:
Progettazione del dissipatore di calore: Progettare correttamente i dissipatori di calore può ridurre efficacemente le temperature del circuito.
Progettazione del percorso del calore: Progettare correttamente i percorsi del calore può ridurre efficacemente le temperature del circuito.
Selezione del materiale di dissipazione del calore: La scelta di materiali appropriati per la dissipazione del calore può ridurre efficacemente le temperature del circuito.
4.2 Gestione termica
La gestione termica è fondamentale per garantire la funzionalità del circuito. Durante la trasmissione di segnali ad alta frequenza, il calore può compromettere gravemente le prestazioni del circuito. Di conseguenza, è necessario implementare le seguenti misure per controllare la gestione termica:
Progettazione della simulazione termica: La simulazione termica consente di prevedere la distribuzione della temperatura all'interno dei circuiti, facilitando una progettazione termica ottimizzata.
Progettazione del monitoraggio termico: Il monitoraggio termico consente di monitorare in tempo reale le temperature dei circuiti, consentendo di adottare tempestivamente misure correttive.
Progettazione della protezione termica: La protezione termica spegne automaticamente il circuito quando le temperature diventano eccessivamente elevate, salvaguardando il circuito.
