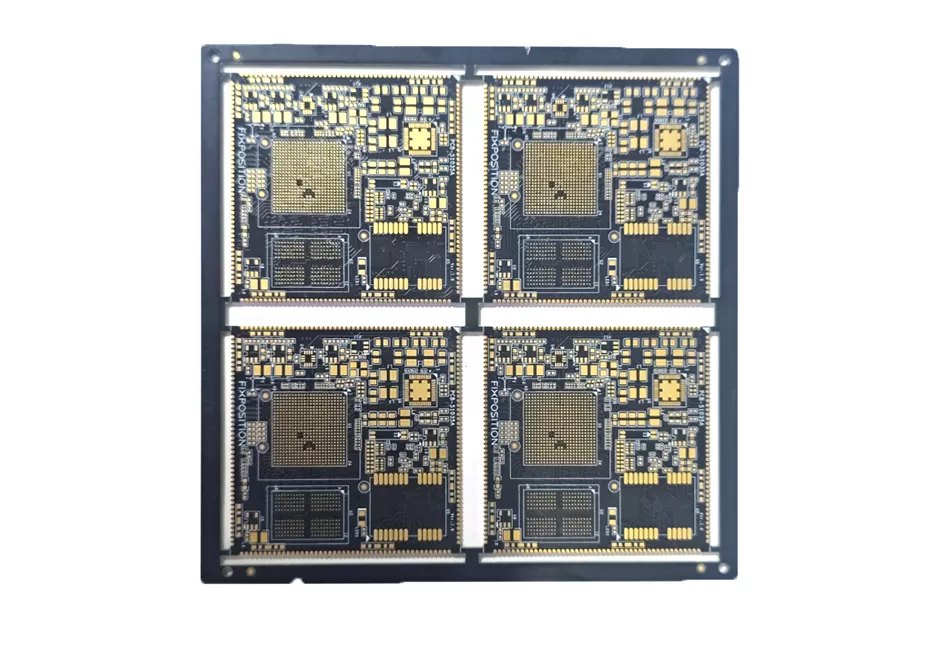

Las PCB multicapa son placas de circuito impreso construidas mediante laminación tres o más capas de cobre Con dieléctricos aislantes entre ellos. Las capas de señal internas y los planos de alimentación/tierra dedicados permiten enrutar circuitos complejos en un espacio compacto, a la vez que mejoran la estabilidad eléctrica y el rendimiento EMI.

Si su diseño está limitado por la densidad de enrutamiento, el ruido, las señales de alta velocidad o la distribución de energía, pasar de 2 capas a multicapa suele ser el paso más efectivo.

1) Multicapa vs. Doble Cara (Por qué los compradores optan por la actualización)

2) Qué permiten las PCB multicapa en diseños reales

Las acumulaciones multicapa se eligen cuando se necesita uno o más de estos resultados:

• Enrutamiento de alta densidad Para dispositivos compactos y componentes de paso fino
• Impedancia controlada para rutas de señales de alta velocidad o RF
• Distribución de energía más limpia utilizando planos de potencia/tierra
• Menor EMI y diafonía mediante separación de capas y blindaje
• Estabilidad mecánica para conjuntos que deben sobrevivir a tensiones térmicas o vibratorias

3) Conceptos básicos de apilamiento (cómo funcionan las capas juntas)

Un tablero multicapa generalmente incluye una mezcla de:

• Capas externas: Pads de componentes + enrutamiento de señal principal
• Capas de señal interna: interconexiones largas o densas
• Planos de tierra/potencia: Rutas de retorno estables, ruido reducido, SI/PI mejorado

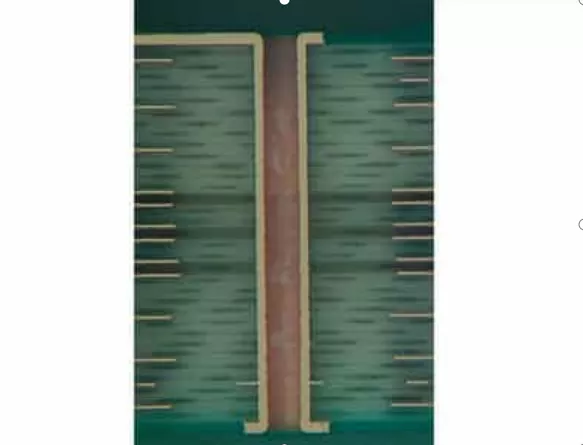

• Opcional vía estructuras: Vías pasantes, vías ciegas/enterradas o microvías para aumentar la densidad y acortar las rutas de la señal

La acumulación correcta está impulsada por Densidad de enrutamiento, objetivos de impedancia, riesgo EMI y restricciones de ensamblaje.

4) Cuándo deberías elegir multicapa

Las PCB multicapa son una excelente opción cuando:

• Dos capas no pueden finalizar el enrutamiento sin comprometer riesgosamente el seguimiento.
• Necesitas interfaces de alta velocidad (y impedancia estable)
• Los problemas de EMI o de conexión a tierra aparecen en los primeros prototipos
• El recinto es hermético y el tamaño de la placa debe reducirse.
• La entrega de potencia es sensible y necesita planos dedicados.
• La confiabilidad requiere un comportamiento térmico y mecánico estable.

5) Consejos de DFM para mejorar el rendimiento y el rendimiento eléctrico

1. Planifique el apilamiento antes del enrutamiento final
   Bloquee el espesor dieléctrico, la distribución del cobre y el orden de los planos con antelación. Los cambios tardíos en el apilado son una de las principales causas de los bucles de rediseño.
2. Utilice aviones para controlar las rutas de retorno
   Las señales de alta velocidad deben hacer referencia a planos de tierra continuos para reducir el ruido y la radiación.
3. Mantener las redes críticas en ventanas de proceso estables
   Evite llevar cada traza al mínimo ancho/espacio posible a menos que sea necesario: el rendimiento disminuye rápidamente en el borde.
4. Gestionar mediante estrategia la SI y los costes
   Utilice vías avanzadas (ciegas/enterradas o microvías) solo cuando proporcionen una densidad real o un beneficio de SI; de lo contrario, las vías estándar mantienen los costos bajos.
5. Equilibrar el cobre para reducir la deformación
   La distribución simétrica del cobre ayuda a evitar torceduras o arqueamientos, mejorando el rendimiento del ensamblaje.

6) Factores clave de costos (lo que cambia el precio rápidamente)

• Recuento de capas y complejidad de apilamiento
• Estructuras de vías especiales (vías ciegas/enterradas/microvías vs. vías pasantes estándar)
• Necesidades de calidad del material (alto TG, baja pérdida, libre de halógenos, etc.)
• Requisitos de control de impedancia
• Peso de cobre y cualquier zona con mucho cobre
• Complejidad del esquema del tablero y utilización del panel
• Elección del acabado superficial y cobertura de la prueba

Una breve revisión de DFM generalmente identifica qué controladores se pueden optimizar sin sacrificar el rendimiento.

7) Del prototipo a la producción en masa

Un programa multicapa confiable generalmente sigue:

• Confirmación de DFM y apilamiento → alinear las necesidades de densidad, impedancia, EMI y confiabilidad
• Construcción de prototipos → verificar el montaje y la estabilidad eléctrica
• Prueba piloto → validar el rendimiento y la repetibilidad
• Producción en masa → Entrega estable con control total del proceso

La alineación temprana del DFM reduce tanto los costos como el riesgo de cronograma.

8) Lista de verificación de RFQ (envíela para obtener una cotización rápida y precisa)

¿Está listo para comenzar su proyecto de PCB multicapa?

Las PCB multicapa son la forma más rápida de aumentar la densidad de enrutamiento, optimizar la integridad de la señal/potencia y reducir el tamaño de la placa en dispositivos electrónicos complejos. Envíe su Requisitos de impedancia + apilamiento de objetivos + Gerber Para una revisión rápida de DFM y una cotización. Un acuerdo temprano sobre la estrategia de apilado y vía es la vía más rápida para lograr prototipos estables y una producción en masa fluida.
