IC Substrate PCBs

Le substrat du circuit intégré est la puce nue qui constitue le circuit intégré. Il s'agit de la partie centrale du boîtier, assurant le support, la dissipation thermique et la protection de la puce, ainsi que la connexion électronique entre celle-ci et le circuit imprimé. Élément clé du processus d'encapsulation, il représente entre 35 et 551 TP4T du coût total de ce processus.



Avec l'évolution des technologies de traitement des plaquettes, les exigences de performance en matière de densité de câblage, de débit de transmission, d'interférences de signal, etc., ont augmenté, ce qui a progressivement accru la demande de substrats pour l'encapsulation des circuits intégrés.



SOUSFonctionnalité
FC-CS2 à 6 couches
Largeur/espacement typique des lignes12/12 μm - 25 μm/25 μm
WB-CSP2 à 6 couches
Taille de l'emballage33 mm - 2323 mm
Épaisseur0,11 mm - 0,56 mm
Largeur/espacement typique des lignes25/25 μm - 40 μm/40 μm
SiroterCompatible avec les solutions BGA, LGA, Flip Chip et hybrides
Traitement de surfaceAu doux, ENEPIG, ENIG, SOP, OSP
performances de dissipation de chaleurContrôle précis de la largeur de ligne d'impédance, excellentes performances de dissipation thermique

Cartes de circuits imprimés pour substrats de circuits intégrés : conçues pour l’encapsulation avancée des circuits intégrés

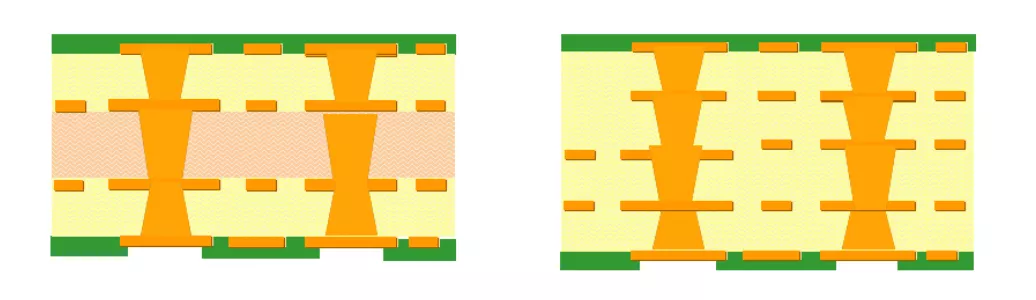

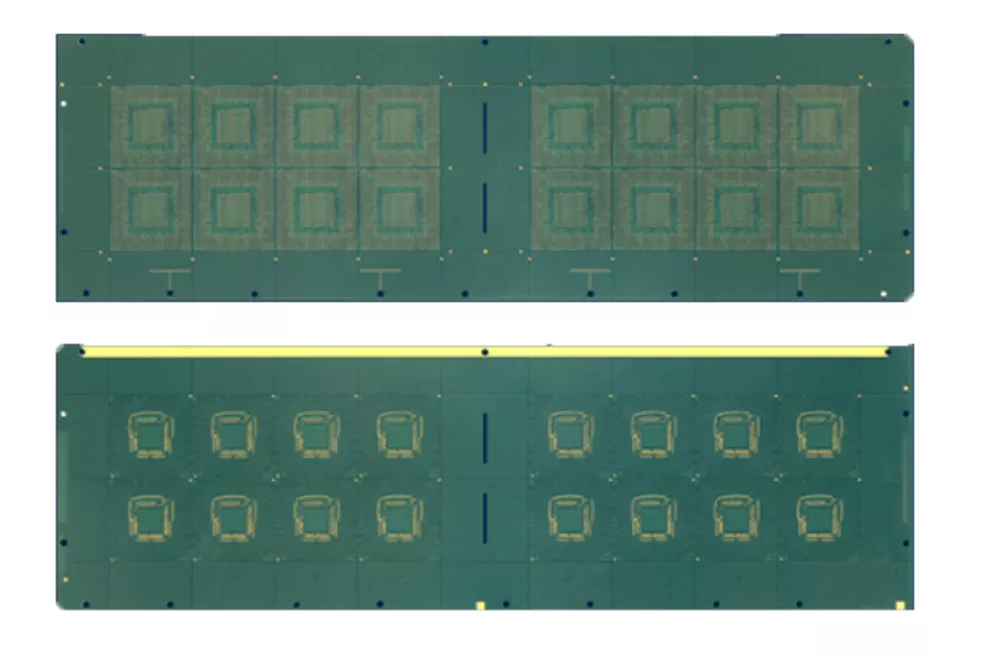

Les substrats de circuits intégrés (également appelés substrats d'encapsulation) constituent la couche d'interconnexion haute densité entre la puce de silicium et le circuit imprimé du système. Ils permettent un routage ultra-fin, la réalisation de microvias, un support mécanique stable et des performances électriques et thermiques contrôlées pour les boîtiers modernes tels que FC-BGA, BGA, CSP et SiP.

Si votre conception vise un nombre élevé d'E/S, un pas de plot élevé, une épaisseur élevée ou des performances à haute vitesse, le substrat est la base qui rend le boîtier fabricable et fiable.
