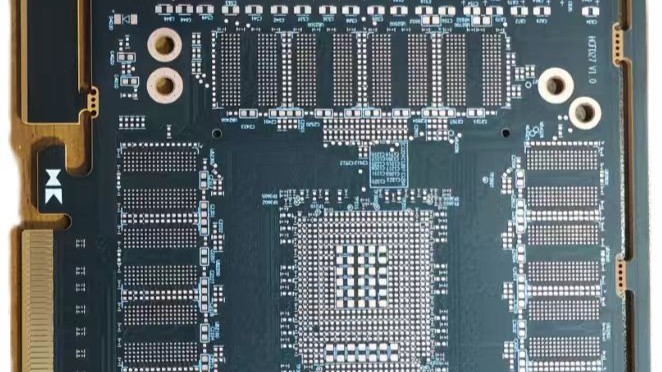

● Informations sur la référence de la pièce
Information : Ces informations définissent la référence de la pièce à fabriquer, y compris le numéro de révision, les versions, les dates, etc.
Format : Ces informations sont généralement fournies dans le dessin de la pièce ou peuvent être fournies sous forme de fichier texte supplémentaire.
● Dessin de fabrication
Information : Ce schéma décrit la carte imprimée non équipée et tous les composants qui la composent. Il peut contenir des exigences de conception spécifiques telles que les exigences relatives aux matériaux, le schéma d’empilement multicouche, la séparation diélectrique entre les couches, les exigences d’impédance contrôlée, le type de vernis épargne, la couleur de la nomenclature, l’emplacement, les exigences dimensionnelles pour l’identification du fabricant, les normes UL (Underwriters Laboratories), la protection contre les décharges électrostatiques (ESD), le pays d’origine et les tolérances dimensionnelles, ainsi que les attentes en matière de tests et de performances électriques. Les références dimensionnelles doivent être clairement identifiées. Format : Les formats courants pour les schémas sont Adobe PDF, HP-GL, HP-GL-II et PostScript.
● Dessin de perçage
Information : Bien que les données de perçage soient fournies par le biais de fichiers de données, ces informations ne contiennent généralement que l’emplacement des trous et le numéro de l’outil. Le plan de perçage identifie
l'emplacement des plans de référence de datum et le système de cotation des coordonnées de
La carte. Le numéro d'outil est comparé aux plans de perçage pour déterminer les dimensions requises, l'état du métallisation, les tolérances dimensionnelles et le nombre total de pistes à vérifier. Ceci concerne les pistes métallisées (TH), non métallisées (NPTH), les vias borgnes/enterrés et les trous fraisés. Format : Les formats courants pour les plans sont Adobe PDF, HP-GL, HP-GL-II et PostScript.
● Dessin du sous-panneau
Information : De nombreuses opérations d'assemblage nécessitent que les cartes soient fournies sous forme de sous-panneaux (plusieurs composants sur une seule unité expédiable). Les schémas définissent l'orientation et la position.
Le plan de chaque pièce doit comporter les dimensions des sous-panneaux, les informations relatives aux perçages, les marquages spéciaux, ainsi que les procédés de fabrication et les tolérances spécifiques. Format : Les formats courants pour les dessins sont Adobe PDF, HP-GL, HP-GL-II et PostScript.
● Notes de fabrication
Information : Les informations de fabrication figurent généralement sur le plan de fabrication ou dans les documents joints. Ce document détaille les éléments suivants :
● Détails du tableau: Le type, la taille et la forme du panneau imprimé, les tolérances de courbure et de torsion, les exigences d'épaisseur globale du panneau, y compris les tolérances, les informations sur les trous d'outillage, les marquages spéciaux et les procédés et tolérances de fabrication spécifiques.
● Matériaux : Classe et qualité des matériaux, y compris la couleur le cas échéant. Matériaux de placage et de revêtement : type, épaisseur et tolérances. Type, épaisseur minimale et permanence des encres de vernis épargne et de marquage.
● Chefs d'orchestre : Forme et disposition des conducteurs et des motifs non conducteurs, épaisseur, dimensions et tolérances, y compris la largeur des conducteurs et les tolérances d'espacement.
● Acceptabilité : Emplacement des coupons ou circuits de conformité qualité, des documents de contrôle d'acceptabilité, des X-OUT acceptés et des problèmes liés aux panneaux d'assemblage.
Format : Les formats courants pour les dessins sont Adobe PDF, HP-GL, HP-GL-II et PostScript.
● Données relatives aux œuvres d'art
Information : Ces données consistent en des fichiers pour chaque couche de circuit, revêtement (par exemple, masque de soudure), marquage (c'est-à-dire nomenclature), pâte à souder, bouchage des trous et éventuelle couche de test.
Format : Les données requises sont généralement au format RS-274X, communément appelé données Gerber, ou ODB++ (Orbitech Data Base). Les données Gerber et ODB++ sont fournies en sortie standard par la plupart des logiciels de CAO pour circuits imprimés. D’autres formats sont possibles, tels que GenCAM et le nouveau format IPC-2581.
● Fichiers de liste d'ouverture
Information : Les définitions des formes utilisées pour le dessin sont requises pour chaque calque.
Les données relatives aux illustrations doivent être fournies. Les formes spéciales, telles que les coussinets thermiques, doivent être spécifiquement définies.
leur méthode de construction.
Format : Ces informations sont généralement fournies sous forme de fichier texte, bien que les informations puissent
doivent également être définies au début des fichiers individuels des œuvres d'art, y compris les constructions de
ouvertures complexes.
● Données de forage
Information : Cette information peut se présenter sous la forme d’un ou plusieurs fichiers et définit l’emplacement et le numéro d’outil utilisé pour chaque trou du circuit imprimé. Les fichiers requis doivent définir toutes les couches métallisées, non métallisées (ces dernières pouvant être combinées avec les couches métallisées si elles sont entièrement définies), les vias enterrés et les vias borgnes.
Format : Les fichiers de données fournis sont généralement au format Excel.
● Fichiers pour outils de perçage
Informations : Ces informations décrivent la taille, l’état du placage, la couche de départ et la couche d’arrivée (dans le cas des vias enterrés et borgnes), le format des données de perçage et les noms de fichiers. Ces informations sont référencées par rapport au plan de perçage.
Format : Ces informations sont généralement fournies sous forme de fichier texte, bien qu’elles puissent également être définies au début des fichiers de forage individuels.
● Informations sur les exigences particulières
Information : Le dessin ou le fichier doit décrire toute exigence particulière non définie dans d’autres informations. Il peut s’agir, par exemple, des détails et d’un agrandissement de l’image des languettes détachables d’un sous-panneau ou des détails relatifs au bouchage des trous. Il est important que le concepteur de circuits imprimés ne présume pas que les exigences sont comprises, mais qu’il se réfère aux spécifications ou qu’il les définisse clairement.
Format : Ces informations sont généralement fournies dans le dessin de la pièce ou peuvent être fournies sous forme de
un fichier texte ou de dessin supplémentaire.
● Données de la netlist
Information : Les données de la netlist définissent la connectivité du circuit.
Format : Ces informations peuvent provenir des systèmes de CAO sous différents formats ou être extraites des données de perçage et de conception. Contactez le fabricant de circuits imprimés pour connaître les tapis compatibles si les données de la netlist doivent être fournies directement. L’IPC a défini un format neutre, l’IPC-356, qui fournit toutes les informations nécessaires à la création de la netlist et du banc de test électrique. De plus, l’IPC a défini un format standard neutre alternatif pour la plupart des données précédemment définies. Ces formats simplifient le traitement chez le fabricant. Il s’agit notamment des formats IPC-D-350, IPC-2511 (GenCAM) et IPC-2581 (issu de la fusion d’ODB++ et de GenCAM). Ces formats peuvent être générés par la plupart des systèmes de CAO pour circuits imprimés et traités par la plupart des systèmes FAO/d’outillage pour circuits imprimés. Le client doit vérifier la compatibilité de ces formats avec le fabricant de circuits imprimés avant d’envoyer des données formatées avec ces formats.
